Draaibank Schaerer , model UD632

Omschrijving

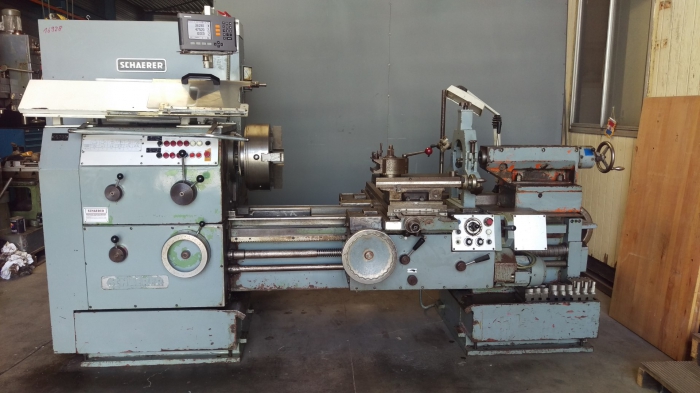

Draaimachine Schaerer , model UD632

Arbeitshöhe über Flur : 1120 mm
Spitzenhöhe über Flachbahn : 320 mm
Umlauf über Bett : Ø 660 mm
Umlauf über Planschlitten kurz : Ø 450 mm
Umlauf über Planschlitten land : Ø 420 mm
Umlauf über Aussparung : Ø 710 mm
Antriebsleistung : 15 – 22 kW
Drehmoment a.d. Arbeitsspindel : 3000 Nm
Max. Werkstückgewicht zwischen den Spitzen ohne Setzstock : 1500 kg
Max. Werkstückgewicht zwischen den S. mit einem Setzstock : 2200 kg
Bettbreite : 460 mm

Arbeitsspindel
Spindelkopf mit Zentrierkegel : 55022 , gr. 8
Spindel in vorderen lager : Ø 120 mm
Spindelbohrung, durchgehend : Ø 72 mm
Vorn Kegel 1:20 : 80 mm
Innenkegel : Morse 5

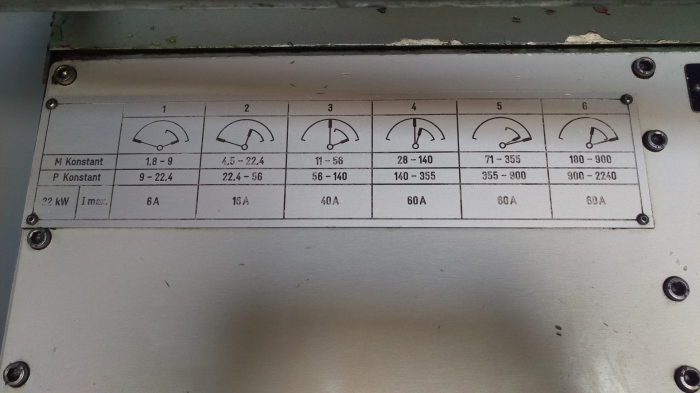

Drehzahlen : 1,8 – 2240 1/min

Bettschlitten
Vorschübe Anzahl : 3 x 32
Längs bereich A 1:1 : 0,07 – 1,12 mm/U
Längs bereich B 4:1 : 0,31 – 4,5 mm/U
Längs bereich C 24:1 : 1,8 – 28 mm/U

Plan bereich A 1:1 : 0,035 – 0,56 mm/U
Plan bereich B 4:1 : 0,16 – 2,24 mm/U
Plan bereich C 24:1 : 0,9 – 14 mm/U

Eilgang längs : 5000 mm/min
Eilgang plan : 2500 mm/min

Leitspindel Steigung : 12 mm
Leitspindel Durchmesser : Ø 50 mm

Gewinde metrisch Anzahl : 3 x 32
Gewinde metrisch Bereich A : 1 – 12 mm
Gewinde metrisch Bereich B : 3,25 – 48 mm
Gewinde metrisch Bereich C : 21 – 288 mm

Gewinde Zoll Bereich A : 24 – 15/8 Gg/mm
Gewinde Zoll Bereich B : 6 – ½ Gg/mm
Gewinde Zoll Bereich C : 1 – 1/12 Gg/mm


Gewinde Modul Bereich A : 0,5 – 6 Mod
Gewinde Modul Bereich B : 2 – 24 Mod
Gewinde Modul Bereich C : 10,5 – 144 Mod

Gewinde DP Bereich A : 48 – 3¼ Gg/Mod
Gewinde DP Bereich B : 12 – 1 Gg/Mod
Gewinde DP Bereich C : 1 ½ - ¼ Gg/Mod

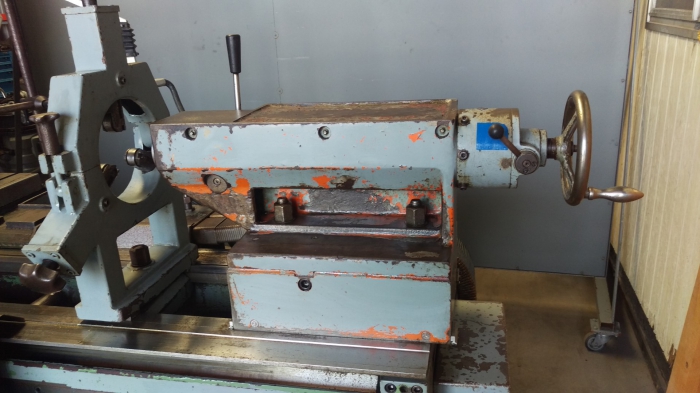

Planschlitten Breite : 310 mm
Planschlitten kutz : 465 mm
Planschlitten lang : 1000 mm

Obersupport Verschiebeweg ohne Selbstgang : 150 mm
Obersupport Verschiebeweg mit Selbstgang : 180 mm

Reitstock Pinolen : Ø 90 mm
Pinolen Verschiebeweg : 200 mm

Gewicht der Standardausführung : 3460 kg
Bouwjaar : 1982


Bezonderheden:
Machine is in zeer nette staat
Dubbel prisma onderliggend bed, dus zeer nauwkeurig

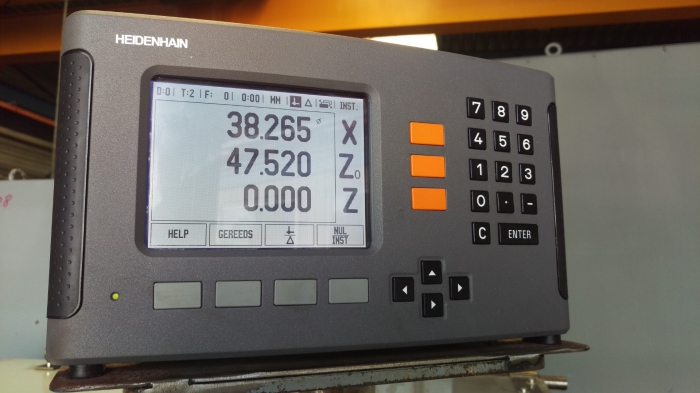

Digitale uitlezing HEIDENHAIN , model ND 780
Traploosregelbaar toerental !

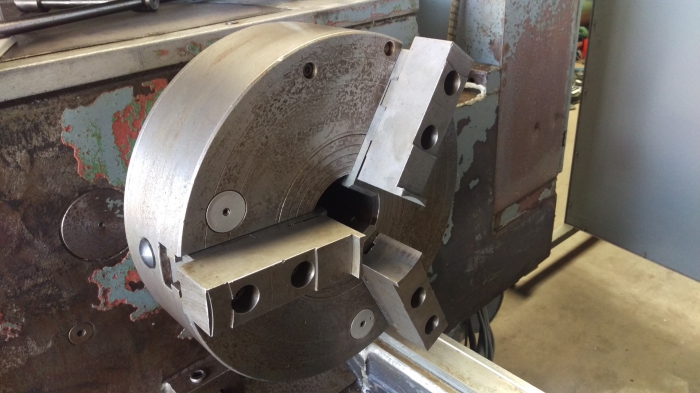

Forkardt klauwplaat Ø 400 mm
Automatisch smeersysteem

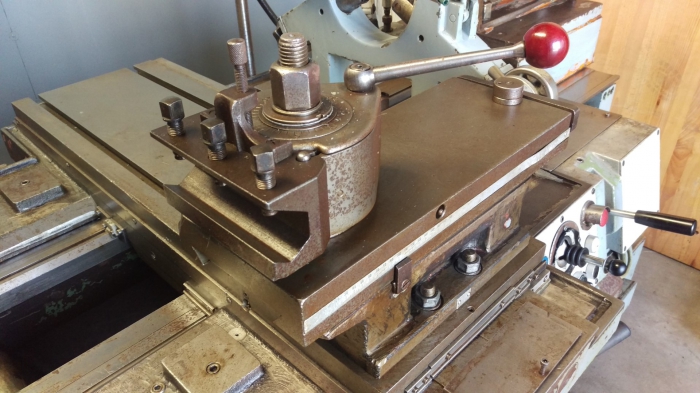

Automatisch beitel support
Ijlgang op alle drie de assen
Spanen beschermkap
Machineverlichting
Machineboek


Prijs voor de Schaerer draaibank, model UD 632 : alleen op aanvraag via e-mail



Leveringscondities:
Levertijd: uit voorraad , t.t.v.v.
Levering: af Baarle-Nassau
Betaling: voor afhaling
Prijzen: gelden netto, excl. B.T.W.

Machinehandel De Leeuw BV kan niet aansprakelijk worden gesteld voor
verschillen in de technische gegevens in deze aanbieding en de actuele machine
