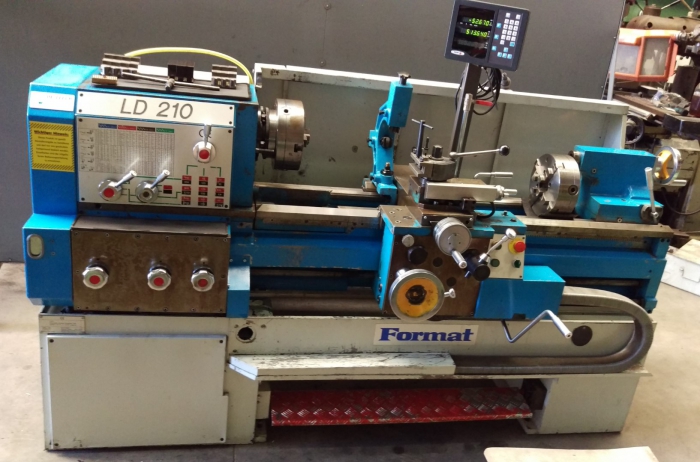

Draaibank – Drehmaschine - Lathe Format , model LD 210 x 1000

Omschrijving

Draaibank – Drehmaschine - Lathe Format , model LD 210 x 1000

Spizenhöhe : 210 mm
Spitzenweite : 1000 mm
Bettbreite : 320 mm
Max. Umlaufdurchmesser über Bett : Ø 420 mm
Max. Umlaufdurchmesser über Planschlitten : Ø 260 mm
Max. Umlaufdurchmesser Ohne Bettbrücke : Ø 620 mm
Max. Stangendurchlaß : Ø 50 mm
Länge der Brücke vom Spindelanlagefläche : 355 mm
Max. Werkstückgewicht zwischen den Spitzen: 750 kg
Spindelaufnahme : DIN 55027 / 6
Aufnahmekegel in Spindelbohrung mit Reduzierhülse : MK 6
Spindelbohrung : Ø 55 mm
Anzahl der Drehzahlstufen : 16
Drehzahlbereich : 22,4 – 2500 min-1
Hauptspindelantrieb : 7,5 kW
Vorschubmotor : 0,25 kW
Kühlmittelpumpe : 0,18 kW
Spindelstockschmierung : 0,12 kW
Max. Drehmoment ab : 140 min-1
Max. Drehmoment : 520 Nm
Anzahl der Vorschubgeschwindigkeiten : 72
Vorschubgeschwindigkeit längs : 0,06 – 8,98 mm/min
Vorschubgeschwindigkeit plan : 0,03 – 4,5 mm/min
Eilganggeschwindigkeit längs : 5200 mm/min
Eilganggeschwindigkeit plan : 2600 mm/min
Anzahl der Gewindevorschübe Metrisch : 72
Anzahl der Gewindevorschübe Whitworth : 72
Anzahl der Gewindevorschübe Diametral : 72
Anzahl der Gewindevorschübe Modul : 72
Vorschubbereich im Gewinde Metrisch : 0,2 – 30 mm
Vorschubbereich im Gewinde Whitworth : 1 – 150 Gang/”
Vorschubbereich im Gewinde Diametral : 150 – 1 DP
Vorschubbereich im Gewinde Modul : 0,2 – 30 mm
Max. Verfahrbereich des Planschlittens : 238 mm
Max. Verfahrbereich des Oberschlittens : 120 mm
Positionierung des Oberschlittens : ± 90°
Auflagefläche Werkzeug bis Spindelmitte : 26 mm
Max. Werkzeugquerschnitt : 25 x 25 mm
Positionierung des Werkzeughalters : 24 x 15° (360°)
Durchmesser der Reitstockpinole : Ø 60 mm
Max Pinolenhun : 150 mm
Pinolen Aufnahmekegel : Mk 4
Radialverstellung des Reitstock : ± 10 mm
Außenabmessung Breite : 1090 mm
Außenabmessung Höhe : 1225 mm
Außenabmessung Länge : 2480 mm
Mascinegewicht : 1780 kg
Lieferdatum : 2001

Eigenschappen / Toebehoren
Machine verkeert in zeer nette staat

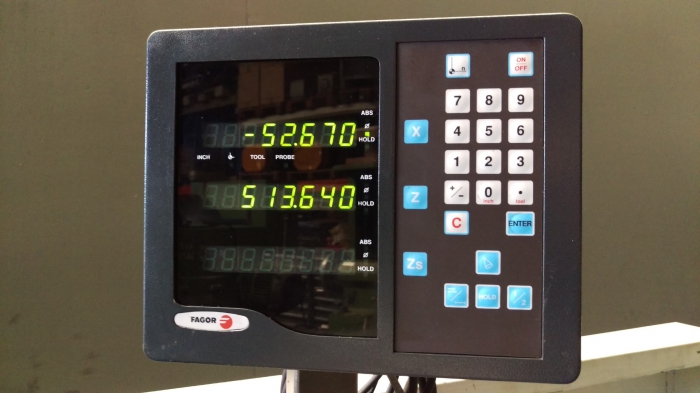

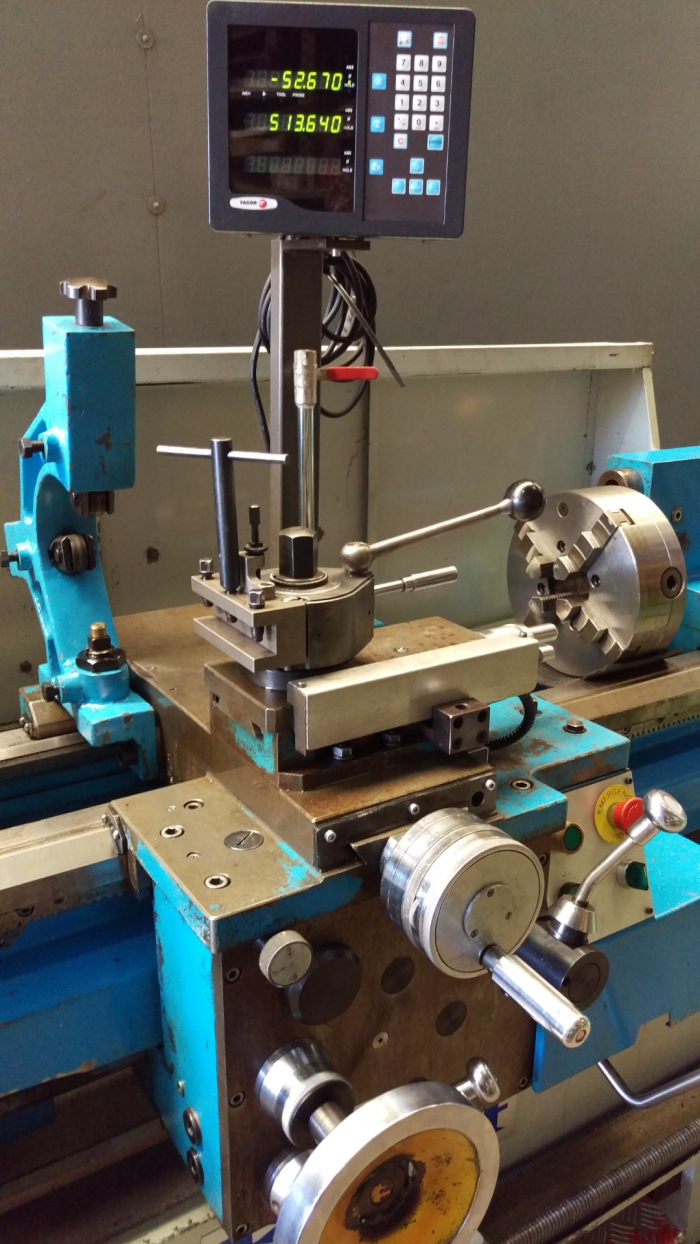

Digitale uitlezing FAGOR op 3 assen

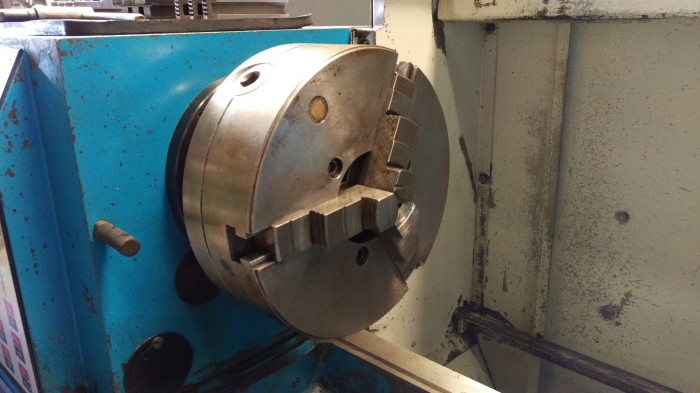

Zelfcentrerende 3-klauwplaat Ø 250 mm inkl. set draaiklauwen ,
boorklauwen en zachte klauwen

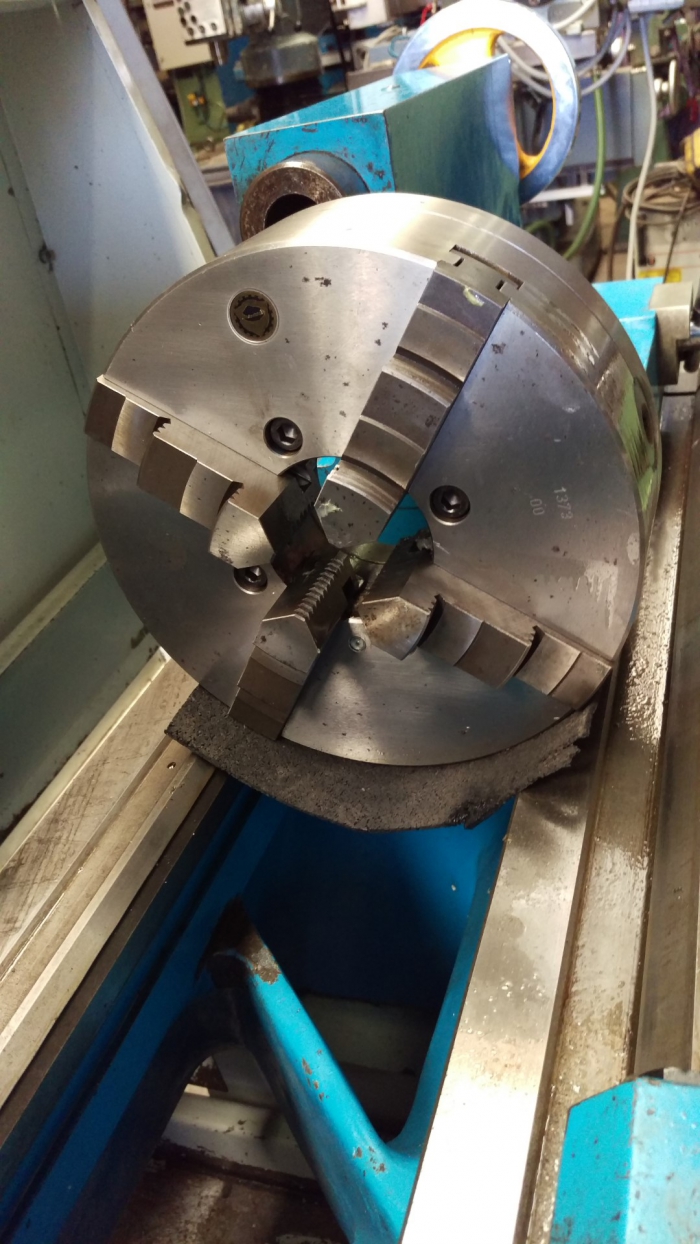

Zelfcentrerende 4-klauwplaat Ø 250 mm inkl. set draai- en boorklauwen
Meelopende bril
Ijlgang langs en dwars
Siemens electro componenten
Siemens electro motoren
Centraal smeersysteem
Trilling dempers
Machineboek


Nieuwprijs van deze machine in 2001 was meer dan : € 25.000,-

Prijs van de gebruikte center draaimachine Format : op aanvraag alleen via e-mail


Leveringscondities:
Levertijd: uit voorraad , t.t.v.v.
Levering: af Baarle-Nassau
Betaling: voor afhaling
Prijzen: gelden netto, excl. B.T.W.

Machinehandel De Leeuw BV kan niet aansprakelijk worden gesteld voor
verschillen in de technische gegevens in deze aanbieding en de actuele machine
