VOEST-ALPINE (Weiler) Weipert draaibank

exclusief BTW

Machinehandel De Leeuw BV (Antoine de Leeuw)
Baarle-Nassau

Geplaatst op: 05-03-2018 | 1822 keer bekeken
Referentie: MACHINEHANDELAREN-91
Bekijk alle advertenties van deze verkoper

Vorige in categorie | Volgende in categorie
MachineHandelaren.nl
MachineHandelaren.nlMachineHandelaren.nlMachineHandelaren.nlMachineHandelaren.nlMachineHandelaren.nlMachineHandelaren.nl

Omschrijving

Machinehandel De Leeuw BV
Oordeelsestraat 7 – b , NL-5111 PA
Postbus 294 , NL-5110 AG
Baarle-Nassau / The Netherlands
Tel: +31 ( 0 ) 135077466
Email : [Inloggen voor meer contactinformatie]
Web : www.deleeuw-machinehandel.nl

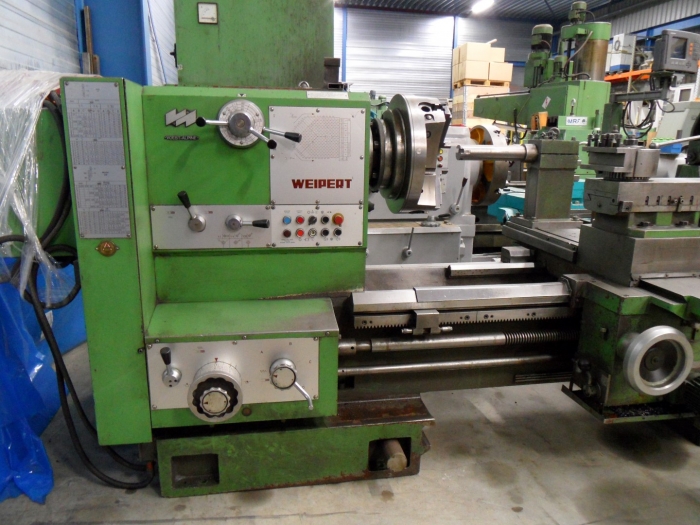

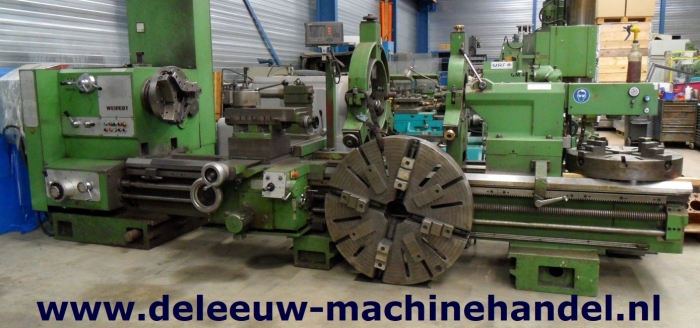

Drehmaschine / Lathe / draaibank VOEST – ALPINE ,

model WEIPERT W 1103 x 3000


Spitzenhöhe über Flachbahn / Height of centres over flatways : 550 mm
Spitzenhöhe über Flur / Height of centers above floor : 1250 mm
Umlaufduchmesser über dem Bett / Swing over bed : Ø 1100 mm
Umlaufdurchmesser über dem Planschieber / Swing over cross slide : Ø 780 mm
Spitzenweite / Distance between centres : 3000 mm
Bettbreite / Width of bed : 600 mm

Hauptspindel / Main spindle
Spindelkop / Spindle nose acc. To : DIN 55022 , Größe 11
Durchmesser der Spindelbohrung / Main spindle bore : Ø 128 mm
Durchmesser im vorderen Lager / Front bearing spindle dia. : Ø 178 mm
Zentrierspitze / Cone in Spindle : MK 6

Zulässiges Werkstüchgewicht / Permissible weight of workpiece
Ohne Verwendung von Lünetten / without steady rest : 4500 kg
Bei 1 Lünette / With 1 steady rest : 4800 kg
Bei 2 Lünetten / With 2 steady rests : 5000 kg
Fliegend in der Planscheibe / Flying : 1600 kg
Drehzahlen der Hauptspindel / Main spindle speeds : 5,6 – 1120 1/min
Anzahl der Drehzahlen / Number of speeds : 24
Stufensprung / Step transition : 1,25
Max. Drehmoment an der Hauptspindel / Max. torgue on main spindle : 6300 Nm
Antriebsleistung / Power : 37 kW

Vorschubreihen Beim Drehen / Feeds with turning
110 Längsvorschubgrößen / Longitudinal feeds : 0,05 – 90 mm/U
110 Planvorschubgrößen / cross feeds : 0,025 – 45 mm/U

Beim Gewindedrehen / With treads
93 Gewindesteigung Metr. / Metric threads : 0,25 – 448 mm
90 Gewindegangzahlen Zoll / Inch treads : 56 – 1/8 Gg/1"
64 Gewindesteigungen Modul / Module treads : 0,125 – 56 Modul
81 Gewindegangzahlen Diam. Pitsch / Treads : 112 - ½ Gg/1"
Leitspindel , Steigung / Leadscrew pitch : 12 mm


Arbeitswege / Travel
Des Planschiebers / of cross slide : 520 mm
Des Oberschiebers / of tool post support slide : 250 mm
Der Reitstockpinole / tailstock sleeve : 270 mm

Reitstock durchmesser der Pinole / Tailstock quill dia. : Ø 125 mm
Zentrierspitzen Morsekegel / Morse cone of quill : Nr. 6
Drehmeißelquerschnitt / Turning tool cross-section acc. : 55 x 63 mm
Gewicht der Maschine / Weight of machine : ca. 8500 kg
Baujahr / Year of bild : 1986


Dremaschine / Lathe WEIPERT is inkl. / incl.
Spaenefoerderer / Chip conveyor

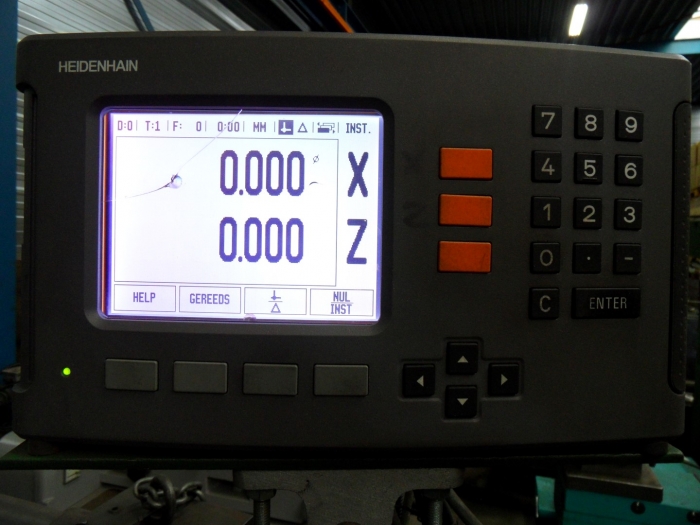

Digital anzeige / DRO Digital Read Out : HEIDENHAIN

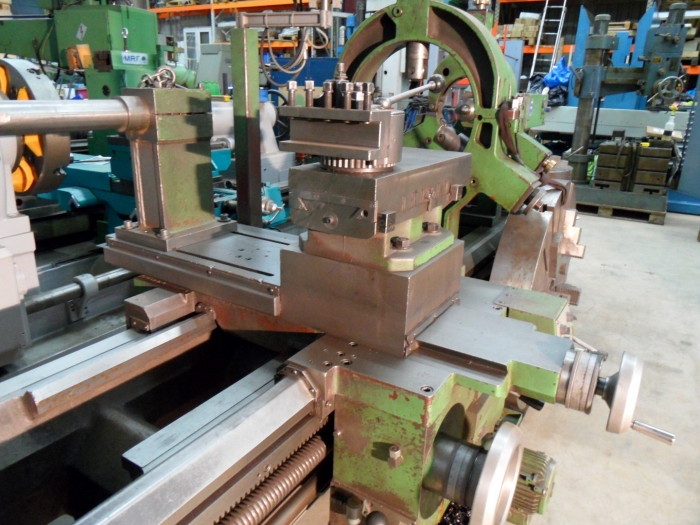

Oberschieber mit Selbsgang / Power driven Tool post support

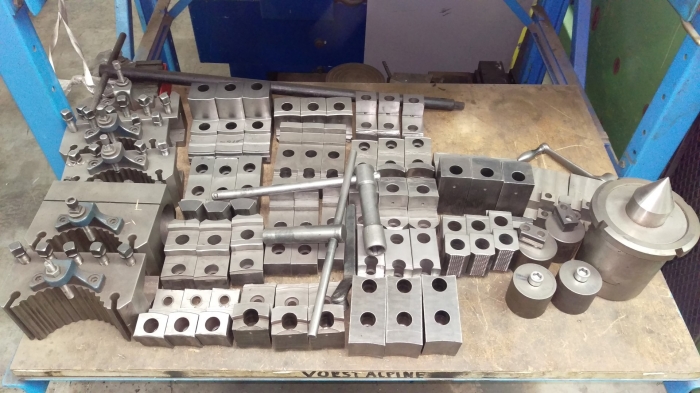

MULTIFIX-Schnellwechselstahl halter / MULTIFIX Quick-change toolholder : D2

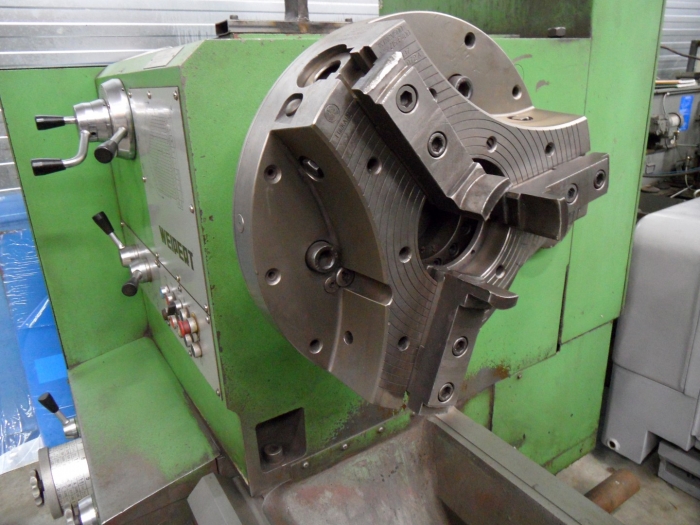

Kraftspannfutter 3-backen / Hydraulic power chuck 3-jaw : FORKARDT Ø 500 mm

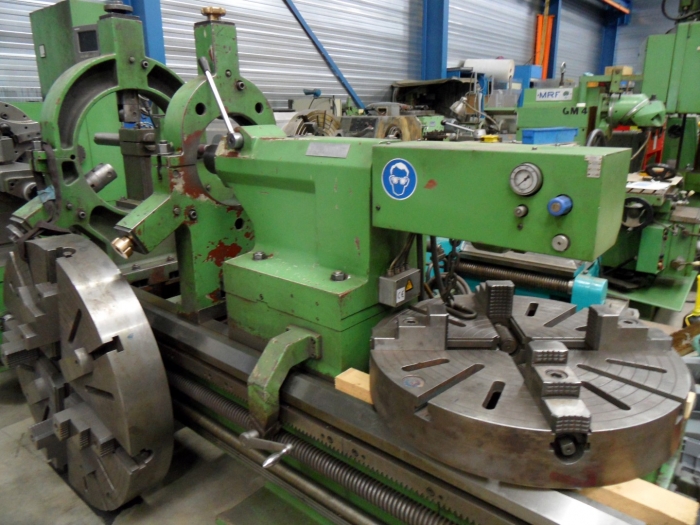

Hydro Reitstock / Tailstock with hydraulically actuated quill
Feststehende Luenette mit rollen / Fixed rest with rolls : Ø 40 - 300 mm
Feststehende Luenette mit rollen / Fixed rest with rolls : Ø 250 - 500 mm
Planscheibe 4-backen / 4-jaw independent chuck : Ø 600 mm
Planscheibe 4-backen / 4-jaw independent chuck : Ø 1000 mm
Kuehlmitteleinrichtung / Coolant system
Bohrbock / Tool holder for drilling : Ø 100 mm




Prijs van de VOEST – ALPINE , model WEIPERT 1103 : op aanvraag via e-mail



Machinehandel De Leeuw BV kan niet aansprakelijk worden gesteld voor
verschillen in de technische gegevens in deze aanbieding en de actuele machine





Deliveryconditions

Deliverytime: on stock , t.t.v.v.
Delivery: from Baarle-Nassau
Paymend: before collection
Prices: netto, exkl. B.T.W.
Technical details: changes under reserve


Best regards,
Machinehandel De Leeuw B.V.

A. de Leeuw
