TEACH-IN draaibank VOEST–ALPINE / WEILER , model E 70 - VERKOCHT

Omschrijving

SOLD - VERKOCHT

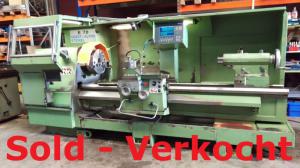

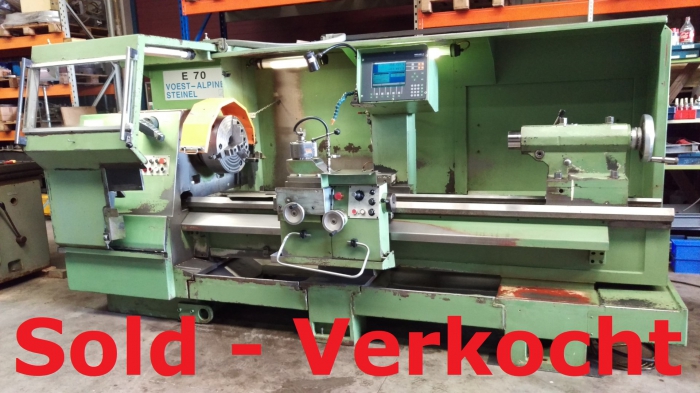

TEACH-IN draaimachine VOEST–ALPINE / WEILER , model E 70

Arbeitsbereich
Drehlänge / Spitzenweite : 2000 mm
Umlaufdurchmesser über Bett : Ø 720 mm
Umlaufdurchmesser über Planschieber : Ø 430 mm
Verschiebeweg des Planschiebers : 410 mm
Verschiebeweg des Obersupports : 140 mm
Bettbreite : 480 mm

Drehspindel
Spindelkopf nach DIN 55027 : Gr. 11
Spindeldurchmesser im vorderen Lager : Ø 150 mm
Spindelbohrung : Ø 106 mm
Innenkegel der Hauptspindel : metr. 112

Hauptantrieb
AC – Antrieb mit 2 – stufigem Getriebe
Antriebsleistung 60 / 100 % ED : 27 / 22 kW
Gesamtdrehzahlbereich : 1 – 1800 U/min
Drehzahlbereich Getriebestufe I : 1 – 450 U/min
Drehzahlbereich Getriebestufe II : 4 – 1800 U/min
Max. Drehmoment an der Spindel : 3200 Nm

Vorschubantrieb
Drehstrom – Servoantrieb
Vorschubkraft längs : 20 kN
Vorschubkraft plan : 10 kN
Vorschubbereich längs & plan : 0,01 – 3 mm/U
Eilganggeschwindigkeit längs / plan : 7 / 3,5 m/min

Zulässiges Werkstüchgewicht
Ohne Verwendung von Lünetten : 2500 kg
Bei 1 Lünette : 2800 kg
Fliegend in der Planscheibe : 600 kg

Gewindeschneidbereich
Metrische Gewinde : 0,5 – 140 mm
Zollgewinde : ¼ - 56 G/1”
Modul Gewinde : 0,125 – 28
DP Gewinde : 1 – 224
Anzahl der Gewindegänge : max. 50

Reitstock
Pinoledurchmesser : Ø 115 mm
Pinolehub : 225 mm
Innenkegel der Pinole : MK 6

Gewicht
Machine als Transporteinheit : 5200 kg

Machinenabmessungen
Länge / Breite / Höhe : 3900 / 1950 / 1900 mm

Baujahr : 1992


Toebehoren :

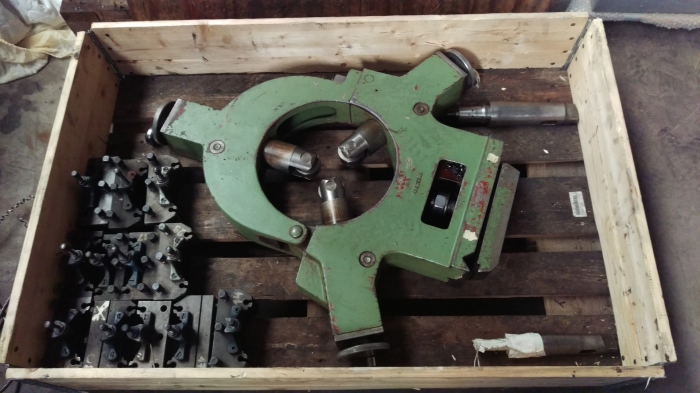

- Vaste bril met rollen : Ø 120 – Ø 300 mm
- Vaste bril met rollen : Ø 220 – Ø 400 mm

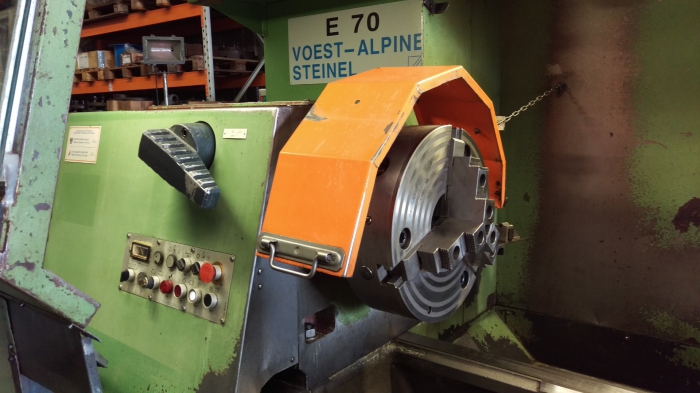

- Forkardt 3 –klauwplaat , model F+400 : Ø 400 mm
- Amestra snelwisselbeitelhouder , grootte C , met 12 beitelhouders

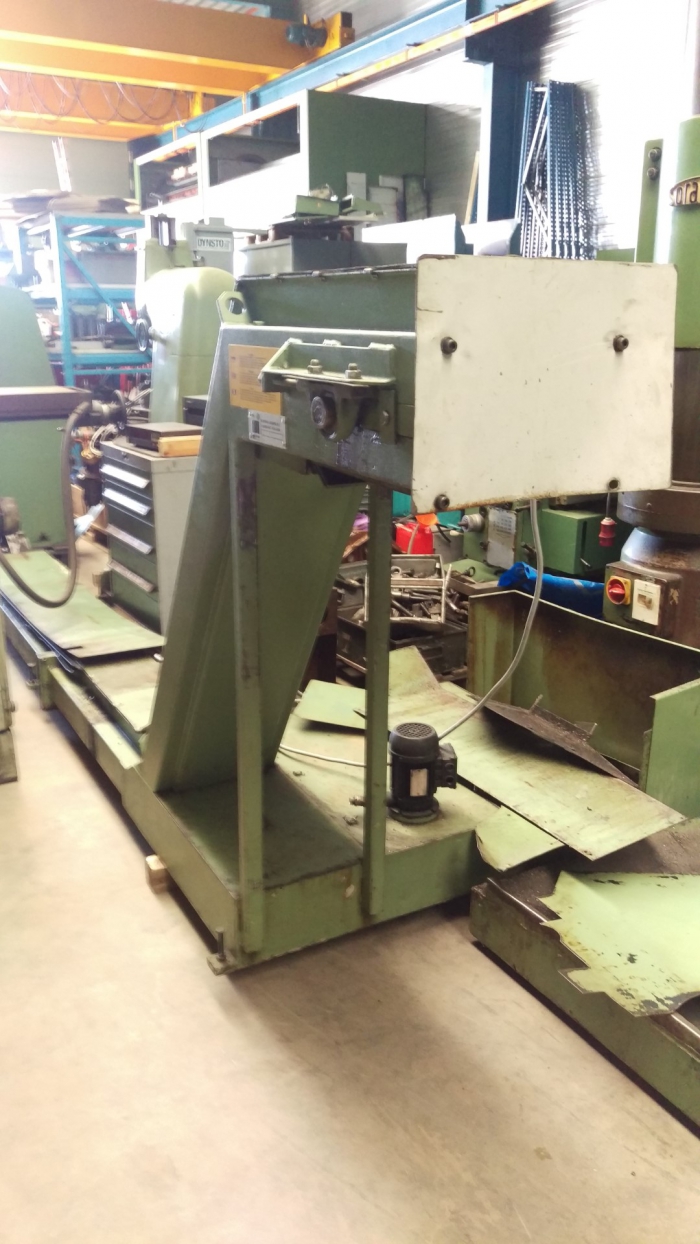

- Spanenstransporteur
- Klauwplaat bescherm- / veiligheidskap
- Machineverlichting
- Machineboek


Een video van de machine kunt u hier vinden : https://youtu.be/ZEjxH3Zo7DI


Prijs van de Teach-In draaibank VOEST-ALPINE, model E70 : op aanvraag alleen via e-mail

Nieuwprijs van deze machine was meer dan € 125.000,-



Leveringscondities:
Levertijd: uit voorraad , t.t.v.v.
Levering: af Baarle-Nassau
Betaling: voor afhaling
Prijzen: gelden netto, excl. B.T.W.
