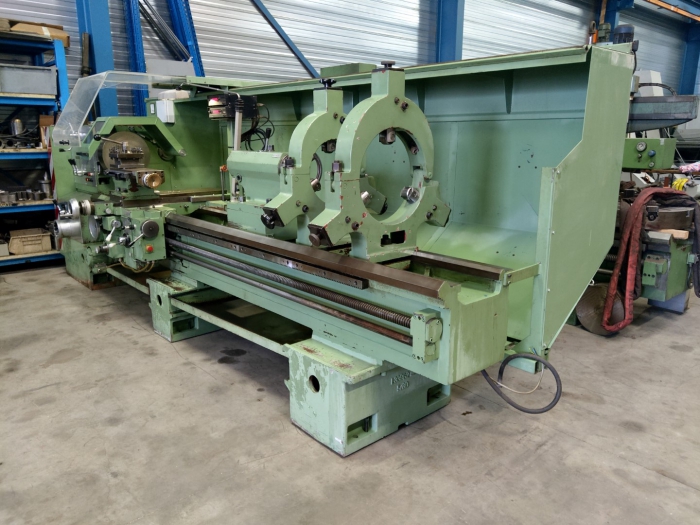

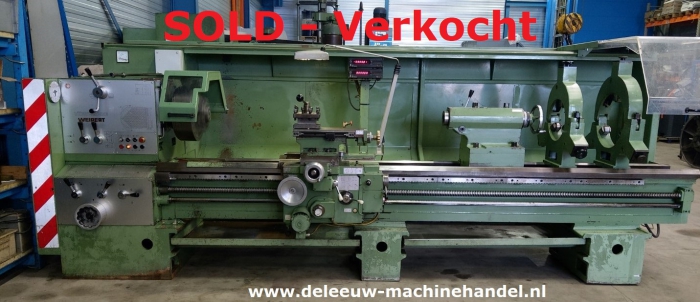

Voest-Alpine Weiler draaibank , model Weipert W722 x 3000

MachineHandelaren.nl
MachineHandelaren.nlMachineHandelaren.nlMachineHandelaren.nlMachineHandelaren.nlMachineHandelaren.nlMachineHandelaren.nl

Omschrijving

For sale / te koop

Drehmaschine / Lathe / draaibank

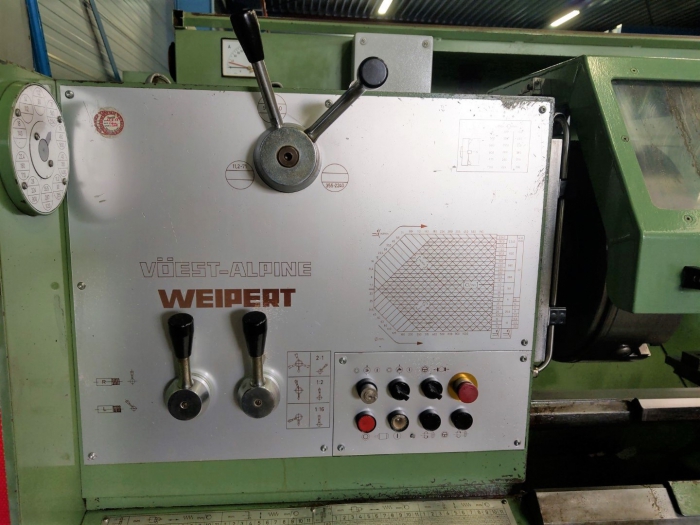

VOEST – ALPINE (Weiler), model WEIPERT W 722 x 3000

Spitzenhöhe über Flachbahn / Height of centres over flatways : 360 mm
Spitzenhöhe über Flur / Height of centers above floor : 1160 mm
Umlaufdurchmesser über dem Bett / Swing over bed : Ø 730 mm
Umlaufdurchmesser über dem Planschieber / Swing over cross slide : Ø 480 mm
Spitzenweite / Distance between centres : 3000 mm
Bettbreite / Width of bed : 480 mm

Hauptspindel / Main spindle
Spindelkopf / Spindle nose acc. To : DIN 55022 : Größe 11
Durchmesser der Spindelbohrung / Main spindle bore : Ø 106 mm
Durchmesser im vorderen Lager / Front bearing spindle dia. : Ø 152 mm
Zentrierspitze / Cone in Spindle : MK 6

Zulässiges Werkstückgewicht / Permissible weight of workpiece
Ohne Verwendung von Lünetten / without steady rest : 1000 kg
Bei 1 Lünette / With 1 steady rest : 1250 kg
Bei 2 Lünetten / With 2 steady rests : 1600 kg
Fliegend in der Planscheibe / Flying : 500 kg
Drehzahlen der Hauptspindel / Main spindle speeds : 9 – 1800 1/min
Anzahl der Drehzahlen / Number of speeds : 24
Stufensprung / Step transition : 1,25
Max. Drehmoment an der Hauptspindel / Max. torgue on main spindle : 3150 Nm
Antriebsleistung / Power : 22 kW

Vorschubreihen Beim Drehen / Feeds with turning
77 Längsvorschubgrößen / Longitudinal feeds : 0,05 – 3,5 mm/U
77 Planvorschubgrößen / cross feeds : 0,025 – 1,75 mm/U

Beim Gewindedrehen / With treads
Gewindesteigung Metr. / Metric threads : 0,5 – 112 mm
Gewindegangzahlen Zoll / Inch treads : 1/4 – 56 Gg/1"
Gewindesteigungen Modul / Module treads : 0,125 – 28 Modul
Gewindegangzahlen Diam. Pitch / Treads : 1 - 224 Gg/1"

Arbeitswege / Travel
Des Planschiebers / of cross slide : 375 mm
Des Oberschiebers / of tool post support slide : 210 mm
Der Reitstockpinole / tailstock sleeve : 225 mm
Reitstock durchmesser der Pinole / Tailstock quill dia : Ø 115 mm
Zentrierspitzen Morsekegel / Morse cone of quill : Nr. 6
Drehmeißelquerschnitt / Turning tool cross-section acc. : 32 x 25 mm
Gewicht der Maschine / Weight of machine : ca. 4300 kg
Baujahr / Year of build : 1983

Drehmaschine / Lathe WEIPERT is incl. :

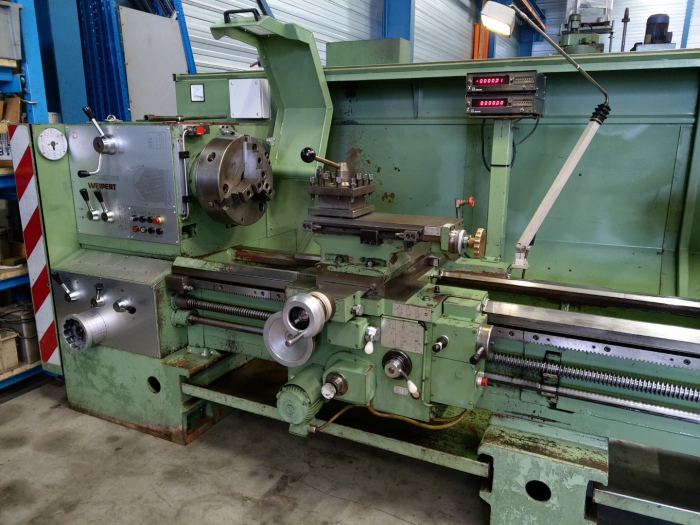

Digital anzeige / DRO Digital Read Out : HEIDENHAIN

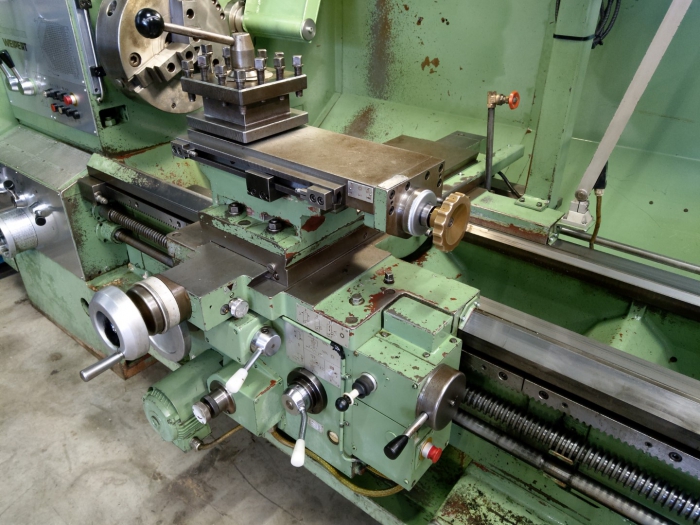

Oberschieber mit Selbsgang / Power driven Tool post support

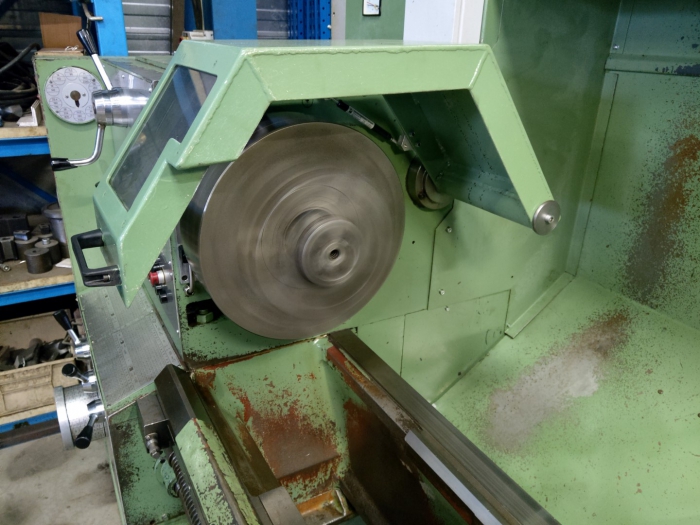

Futter 3-backen / chuck 3-jaw : FORKARDT Ø 400 mm , model F 400

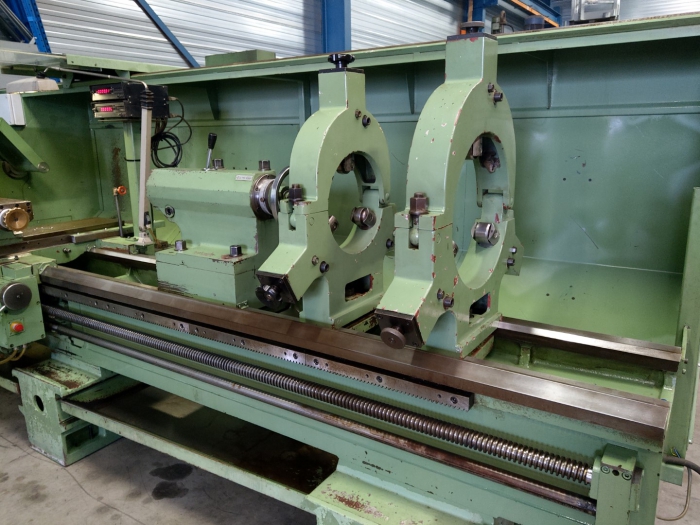

Feststehende Luenette mit rollen / Fixed rest with rolls : max. Ø 305 mm
Feststehende Luenette mit rollen / Fixed rest with rolls : max. Ø 405 mm
Kuehlmitteleinrichtung / Coolant system
Kegellineal / taper turning 500 mm long


Prijs van de VOEST – ALPINE , model WEIPERT 722 : op aanvraag via e-mail
